Rohrbiegemaschine XOTS 35

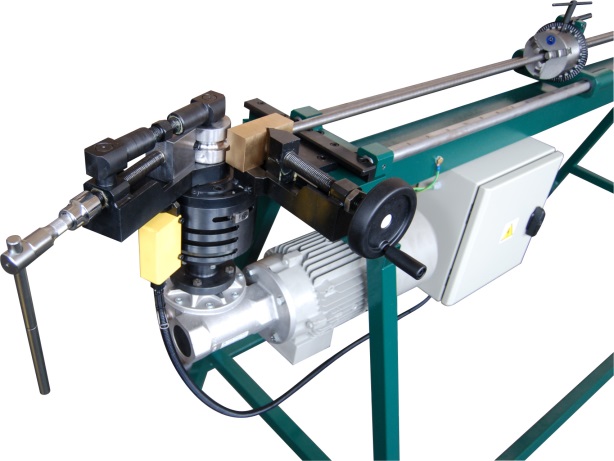

Die elektrische Rohrbiegemaschine XOTS 35 ist für das Biegen von dick- und dünnwandigen Stahlrohren bis Ø 35 mm bestimmt. Dank einfacher, programierbarer Steuerung und leichter Bauweise eignet sich diese Rohrbiegemaschine insbesondere für handwerkliche Einzel- und Kleinserienfertigung. Durch ihr Konzept entspricht sie jedoch auch den Bedürfnissen klassischer  Serienfertigung.

Die Rohrbiegemaschine ist mit einer Steuereinheit ausgerüstet, die schrittweise Wahl von 3 Winkeln ermöglicht, die durch mechanische Anschläge eingestellt werden.

Dank ihrer Ausführung ermöglicht die XOTS 35 genaue und qualitätsgerechte Biegungen bei Außentemperatur. Die Steuerung kann sowohl in manueller wie auch automatischer Betriebsart realisiert werden.

Nachfrage absenden

• Grundausführung
• Technische Daten
• Zubehör

Biegemaschiene in Grundausführung

Die Grundausführung der XOTS 35 umfasst:

Ständer mit Führung und Spannfutter,  Mechanismus für manuelle Dornrückstellung  Biegeaggregat (Motor mit Getriebekasten und  Momentvervielfacher) Spindel für die Bettung der Wicklungssegmente mit Innenloch 20 mm Biegearm mit mechanischer Rohreispannung Festarm mit Dorn und Stellschraube des stützenden Gleitstückes Dornzugstange Schrank der elektrischen Steuerung Bedienpult auf getrenntem Ständer

Technische Daten

Bereich der gebogenen Durchmesser [mm]		20 ÷ 35
Biegesegmente für Rohrdurchmesser	[mm]	20	25	28 30	32 35	Atyp. 6÷35
	["]	½	¾		1
Biegeradius in Rohrachse  [mm]		60	75	90	110	18÷110

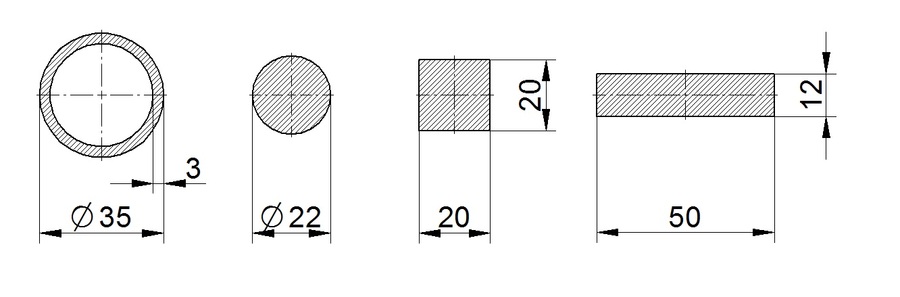

Max. Durchmesser der gebogenen Werkstoffe
Abmessungen B x L x H  [mm]		860 x 2500 x 1060
Max. Länge des gespannten Rohres (zu Beginn der 1. Biegung) [mm]		1900
Gewicht [kg]		140
Leistungsabnahme [kW]		1,8
Speisespannung [V]		400
Ausgangsdrehzahl [min-1]		4,7

Zusatzvorrichtung für dünnwandige Rohre

• Dieses Zubehör ermöglicht das Biegen von dünnwandigen Rohren mit einem Verhältnis von D/t > 15.
• Für jedes dünnwandige Rohr müssen ein Paar formgerechte Rollen und ein fester- oder Kugeldorn verwendet  werden, um Deformationen zu verhindern.

Atypische Segmente

• Es können auch atypische Segmente außerhalb der serienmäßig hergestellten Reihe geliefert werden, genau nach Kundenwunsch.
• Wir stellen auch Segmente für das Biegen von Jäckel-Profilen, Flachovalen, verschiedenen Profilen sowie flacher und vierkantiger Stangen  her.
