Planetengetriebe
Wir erzeugen und liefern die Planetengetriebe NMK 16-400 und NMK 5-1250 und deren Zusammensetzung NMK 78-1250. Sie sind Bestandteil der Rohrbiegemaschinen und der Anzugsmomentverstärker oder sind auch separat für eine spezielle Benutzung oder als Ersatzteile lieferbar. Falls Sie spezielle Anforderungen haben, können wir atypisches Planetengetriebe direkt für Sie entwerfen und herstellen.
Die Hauptvorzüge unserer Planetengetriebe sind:
- kleine Maße,
- hohe Genauigkeit,
- hoher Wirkungsgrad,
- Langlebigkeit.

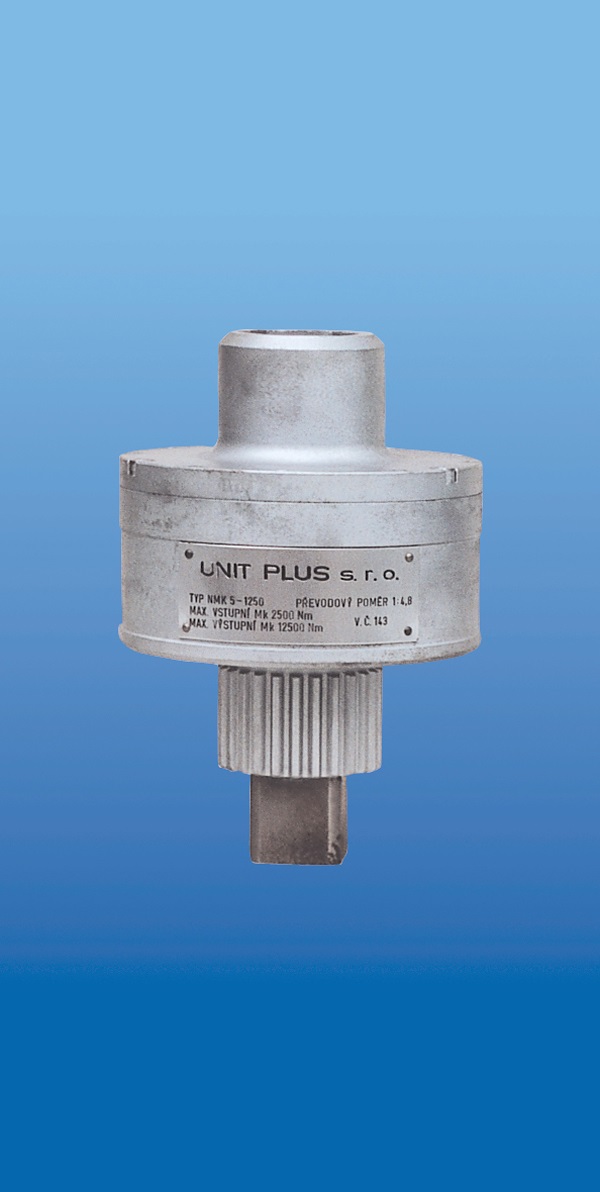

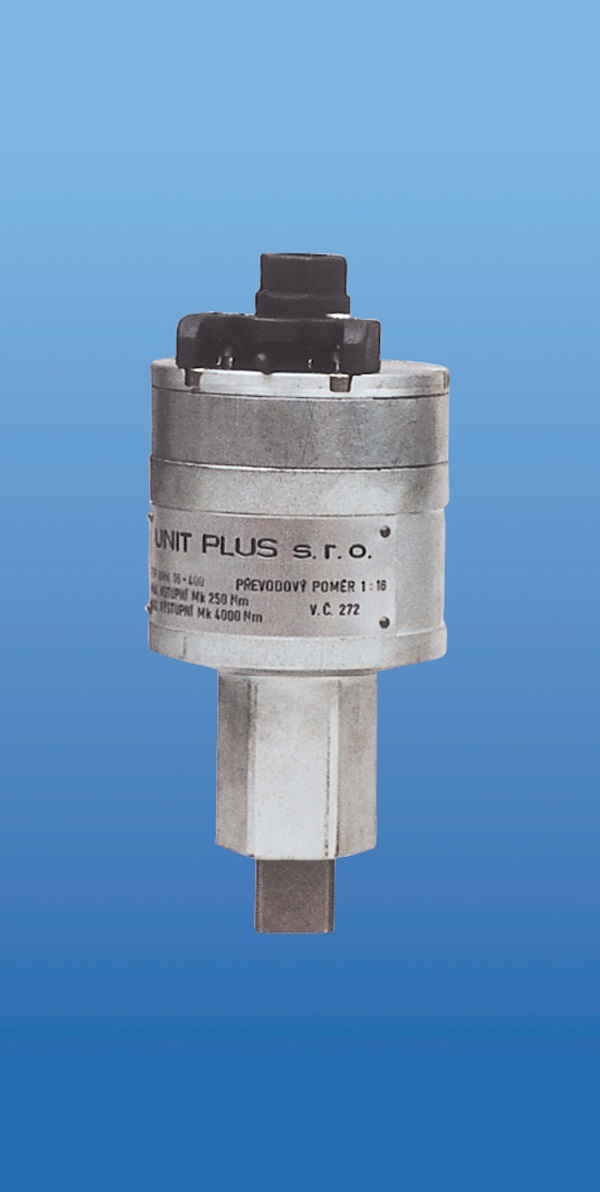

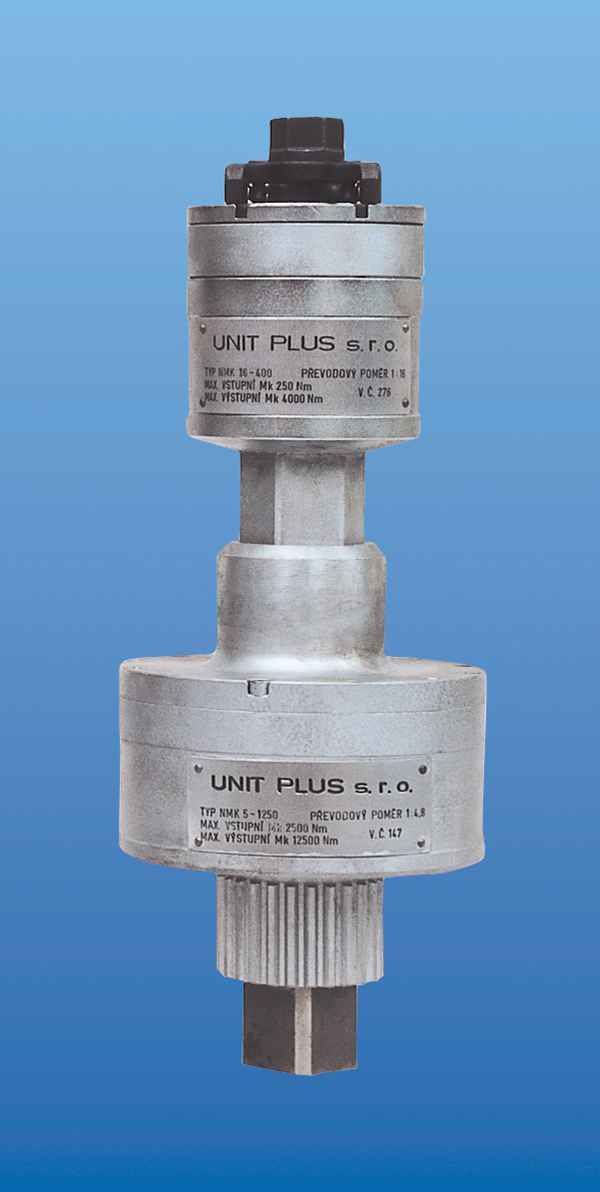

| NMK 16-400 | NMK 5-1250 | NMK 78-1250 |
|---|---|---|
Technische Daten
| NMK 16 - 400 zweistufig | NMK 5 - 1250 einstufig | NMK 78 - 1250 geteilt dreistufig | |
|---|---|---|---|
| Theoretische Drehzahlübersetzung | 1 : 20 | 1 : 5 | 1 : 100 |
| Praktische Übersetzung des Drehmomentes | 1 : 16 | 1 : 4,85 | 1 : 78 |
| Max. Eingangsdrehmoment [Nm] | 250 | 2 560 | 160 |
| Max. Ausgangsdrehmoment [Nm] | 4 000 | 12 500 | 12 500 |
| Abmessungen (Durchmesser × Länge) [mm] | Ø96 × 224 | Ø150 × 225 | Ø150 × 385 |
| Gewicht [kg] | 5,80 | 12,00 | 17,80 |
| Eingangsmaße | äußere 6HR s = 27 mm innere 4HR s = ½" |
innere 4HR s = 1" | äußere 6HR s = 27 mm innere 4HR s = ½" |
| Ausgangsmaße | äußere 4HR s = 1" | äußere 4HR s = 1½" | äußere 4HR s = 1½" |
